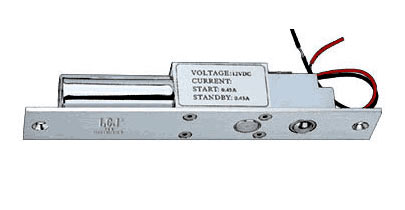

EC200A
EC200A 电插锁
产品概述
嵌入式安装，用遮板遮挡结合缝隙，外观美观，适合办公楼、小区等有框门安装使用
产品特性
- 微动开关上锁
- 结合电子、机械、力学原理设计生产，做到低电流就能工作，经久耐用
- 无框玻璃门，可通过安装辅助支架配合安装
- 适合办公楼、小区等
技术指标
型号 |
EC200B |
适合门种类 |
有框门，上下玻璃门 |
定位装置 |
碰珠定位 |
锁体尺寸 |
200(L)×35(W)×38(H)mm |
磁扣板尺寸 |
L100×W35×H3mm |
磁扣板特点 |
感应高度可调 |
工作电压 |
DC12V±15% |
启动电流 |
350mA |
| 工作电流 |
350mA |
延时 |
0 S |
开锁方式 |
断电开锁 |
上锁方式 |
通电+碰珠上锁 |
开锁角度 |
180° |
安装方式 |
嵌入式 |
导线要求 |
ø0.3²多股铜线 |
承受压力 |
1000Kg |
指示灯 |
无 |
DSM 门状态信号 |
无 |
MBS 锁状态信号 |
无 |
工作环境温度 |
-10℃ ~ +50℃ |
| 通电后温度 |
常温+15℃ |
| 重量 |
900g |
| 通过认证 |
公安部安全与
警用电子产品质量检测中
心(MA)型式检验.
欧盟CE认证 |
扩展安装 |
上辅助架/下辅助架 |
| 可选辅助架 |
上夹：ZEC200
下夹：FEC100 |
 EC200A标准包装清单
| 序号 |
项目 |
规格 |
数量 |
单位 |
备注 |
| 1 |
锁体 |
200(L)×35(W)×38(H)mm |
1 |
把 |
|
| 2 |
磁扣板 |
L100×W35×H3mm |
1 |
块 |
|
| 3 |
装饰面板 |
210(L)×40(W)×1(H)mm |
1 |
块 |
|
| 4 |
木牙螺丝 |
M4*21 |
5 |
颗 |
|
| 5 |
机械螺丝 |
M5*10 |
5 |
颗 |
|
| 6 |
说明书 |
|
1 |
份 |
|
| 7 |
合格证 |
|
1 |
份 |
|
EC系列尺寸规格对比表
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
| EC200A |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC200B |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC200D |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC200G |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC200 |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC220 |
220 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
230 |
40 |
1 |
| EC235 |
235 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
245 |
40 |
1 |
安装缝隙：玻璃门与门框的MIN可安装距离不小于4mm;若上下都为玻璃，要借助辅助架来安装，玻璃门与玻璃门框之间MIN距离不小于 7 mm
